Форсунки шарикового типа с клипсой и ушком (Clip-Eyelet Ball-Type) предназначены для распыления жидкостей с формированием плоского факела. Применяются в системах порошковой и жидкой окраски, мойке, охлаждении и других промышленных процессах.
Особенности конструкции: шариковое соединение позволяет регулировать направление распыла, клипса обеспечивает быстрый монтаж и демонтаж, ушко — надежную фиксацию. Форма факела — плоская (flat spray), что идеально для равномерного нанесения материалов на поверхность.
Технические характеристики — версия 1 (psi / галлоны)
Производительность при давлении 40 psi (3 бар).

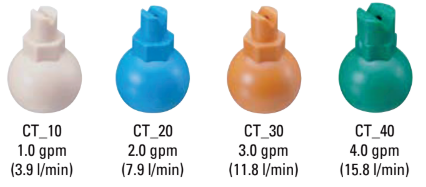

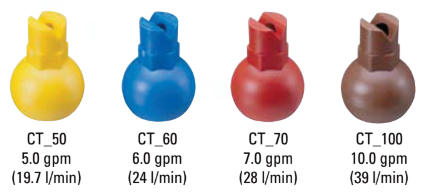

| Размер | Цвет | Угол распыла (40 psi) | gpm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15° | 25° | 40° | 50° | 65° | 80° | 5 | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | 150 | ||
| 10 | Бежевый | ● | ● | 0.35 | 0.50 | 0.71 | 0.86 | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 1.9 | ||||
| 20 | Голубой | ● | ● | ● | 0.71 | 1.0 | 1.4 | 1.7 | 2.0 | 2.5 | 2.8 | 3.2 | 3.5 | 3.9 | |||
| 30 | Оранжевый | ● | ● | ● | ● | 1.1 | 1.5 | 2.1 | 2.6 | 3.0 | 3.7 | 4.2 | 4.7 | 5.3 | 5.8 | ||
| 40 | Зелёный | ● | ● | ● | ● | 1.4 | 2.0 | 2.8 | 3.5 | 4.0 | 4.9 | 5.7 | 6.3 | 7.1 | 7.7 | ||
| 50 | Жёлтый | ● | ● | ● | ● | 1.8 | 2.5 | 3.5 | 4.3 | 5.0 | 6.1 | 7.1 | 7.9 | 8.8 | 9.7 | ||
| 60 | Синий | ● | ● | ● | ● | ● | 2.1 | 3.0 | 4.2 | 5.2 | 6.0 | 7.3 | 8.5 | 9.5 | 10.6 | 11.6 | |
| 70 | Красный | ● | ● | ● | ● | ● | ● | 2.5 | 3.5 | 4.9 | 6.1 | 7.0 | 8.6 | 9.9 | 11.1 | 12.4 | 13.6 |
| 100 | Коричневый | ● | ● | ● | ● | ● | ● | 3.5 | 5.0 | 7.1 | 8.6 | 10.0 | 12.2 | 14.1 | 15.8 | 17.7 | 19.4 |
Технические характеристики — версия 2 (бары / литры)
Производительность при давлении 3 бар (40 psi). Углы распыла: 15°, 25°, 40°, 50°, 65°, 80°.
| Размер | Цвет | Угол распыла (3 бар) | л/мин | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15° | 25° | 40° | 50° | 65° | 80° | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | ||
| 10 | Бежевый | ● | ● | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | ||||
| 20 | Голубой | ● | ● | ● | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | |||
| 30 | Оранжевый | ● | ● | ● | ● | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.8 | 18.1 | 22 | ||
| 40 | Зелёный | ● | ● | ● | ● | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20 | 22 | 24 | 29 | ||
| 50 | Жёлтый | ● | ● | ● | ● | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | ||
| 60 | Синий | ● | ● | ● | ● | ● | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 34 | 36 | 43 | |
| 70 | Красный | ● | ● | ● | ● | ● | ● | 8.7 | 16.0 | 23 | 28 | 32 | 36 | 39 | 42 | 50 |
| 100 | Коричневый | ● | ● | ● | ● | ● | ● | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60 | 72 |
Примечание: полный ассортимент углов распыла (15°, 25°, 40°, 50°, 65°, 80°) доступен для каждого типоразмера. Цветовая маркировка наконечников может варьироваться в зависимости от типоразмера. Для точного подбора обращайтесь к таблицам производителя или к нашим менеджерам.
Преимущества форсунок шарикового типа
- Шариковое соединение — возможность регулировки направления распыла
- Клипса — быстрый монтаж и демонтаж без инструментов
- Ушко — надежная фиксация и предотвращение проворота
- Плоский факел с выбором угла распыла: 15°, 25°, 40°, 50°, 65°, 80°
- Износостойкие материалы — длительный срок службы
- Широкий диапазон производительности — от 0,35 до 11,6 галлонов/мин
Области применения
- Порошковая и жидкая окраска
- Мойка и очистка деталей
- Охлаждение и смазка
- Нанесение антикоррозийных составов
- Промышленные системы распыления
Как подобрать форсунку
При выборе форсунки учитывайте три основных параметра:
- Угол распыла: 15° — узкий факел для точечного нанесения, 80° — широкий факел для больших поверхностей
- Типоразмер (Capacity Size): определяет расход жидкости (чем больше номер, тем выше расход)
- Рабочее давление: расход изменяется пропорционально квадратному корню из отношения давлений
Условия поставки
- Упаковка: индивидуальная
- Минимальная партия: от 1 штуки
- Возможна поставка крупных партий со скидкой
Как заказать: Для получения коммерческого предложения укажите требуемый угол распыла, типоразмер и необходимое количество форсунок.
